Drehpreventer für Drehbohrrohre

Drehpreventer 2

Der Drehpreventer hat die Funktion, das Drehmoment des Drehantriebes auf die Bohrrohre zu übertragen und gleichzeitig das kontrollierte Ableiten des ausgetragenen Bohrgutes zu ermöglichen.

Die über den Spülkopf und das Gestänge eingeleitete Spülung wird zusammen mit dem Abtrag des Bohrgutes im Ringraum zum Preventer geleitet und kann von dort in entsprechende Absetzbehälter abgeleitet werden.

Je nach Größe der Außenverrohrung und der Anwendung (Einfach-Drehkopf oder Doppelkopf) werden unterschiedliche Preventertypen verwendet.

Datenblatt herunterladen
Datenblatt herunterladen Download
Datenblatt

DREHPREVENTER D 230 DOPPELKOPF

Der Drehpreventer D 230 ist für Rohrgrößen D 114,3 mm – D 219,1 mm ausgelegt und kann mit einen max. Drehmoment von 12,5 kNm beaufschlagt werden. Die max. zulässige Rückzugskraft beträgt 12 to. Drehzahl max. 50 U/min.

Drehpreventer D 230 bestehend aus:

  1. Doppelflansch zum Anschluss am Drehantrieb
  2. Abtriebsflansch zum Anschluss der Flansche für die Außenverrohrung D 114,3 mm – D 219,1 mm
  3. Führungsbuchse der Ausgleichstange D 60 mm – D 110 mm
  4. Anschluss für Ableiteschlauch in verschiedenen Ausführungen (Putzmeister, Perrot, DIN-Flansch)
  5. Halter passend zum Drehantrieb

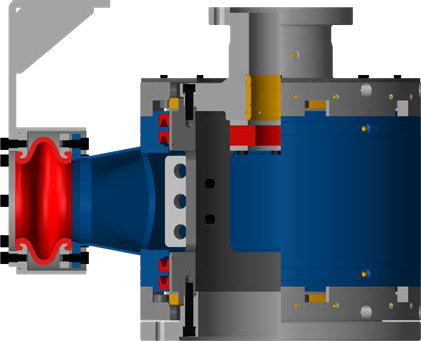

Drehpreventer 5
1 2 3 4 5
Produktkarte öffnen
✕
Drehpreventer 5
1 2 3 4 5

DREHPREVENTER D 365 DOPPELKOPF

Der Drehpreventer D 365 ist für Rohrgrößen D 219,1 mm – D 323,9 mm ausgelegt und kann mit max. 50 kNm Drehmoment beaufschlagt werden. Die max. zulässige Rückzugskraft beträgt 40 to. Drehzahl max. 30 U/min.

Drehpreventer D 365 bestehend aus:

  1. Doppelflansch zum Anschluss am Drehantrieb
  2. Abtriebsflansch zum Anschluss der Flansche für die Außenverrohrung D 219,1 mm – D 323,9 mm
  3. Führungsbuchse der Ausgleichstange D 89 mm – D 123 mm
  4. Anschluss für Ableiteschlauch in verschiedenen Ausführungen (DIN-Flansch)
  5. Halter passend zum Drehantrieb

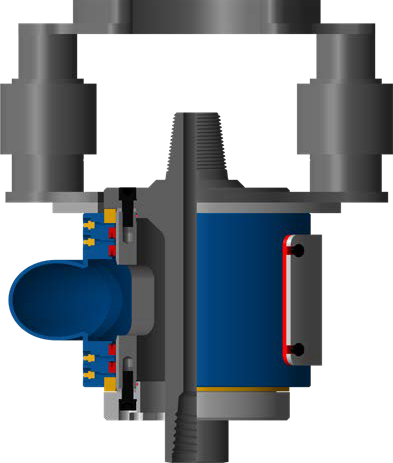

Drehpreventer 4
1 2 3 4 5 5
Produktkarte öffnen
✕
Drehpreventer 4
1 2 3 4 5 5

DREHPREVENTER DUPLEX
EINFACHDREHKOPF MIT STECKVERZAHNUNG

Der Drehpreventer Duplex ist eine Variante für den Einsatz mit nur einem Drehantrieb mit Flanschanschluss. Der Einsatz für das Innengestänge ist mit dem Doppelflansch des Drehpreventers über eine Steckverzahnung verbunden.

Drehpreventer Duplex bestehend aus:

  1. Doppelflansch zum Anschluss am Drehantrieb
  2. Abtriebsflansch zum Anschluss der Flansche für die Außenverrohrung
  3. Einsatz zum Anschluss der Innengestänge
  4. Anschluss für Ableiteschlauch in verschiedenen Ausführungen (Putzmeister, Perrot, DIN-Flansch)
  5. Halter passend zum Drehantrieb

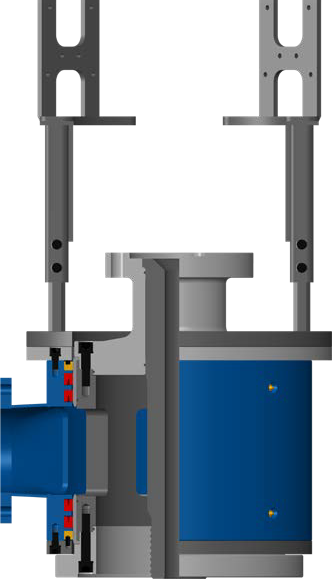

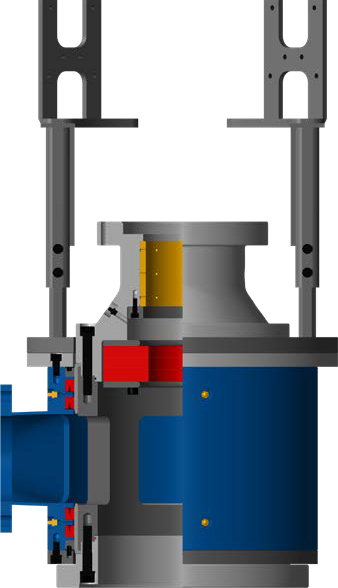

Drehpreventer 3
1 2 3 4 5 5
Produktkarte öffnen
✕
Drehpreventer 3
1 2 3 4 5 5

DREHPREVENTER DUPLEX
EINFACHDREHKOPF MIT GEWINDEVERBINDUNG

Der Drehpreventer Duplex ist eine Variante für den Einsatz mit nur einem Drehantrieb mit Gewindeverbindung. Der Einsatz für das Innengestänge ist mit Drehpreventer über Schrauben verbunden.

Drehpreventer Duplex bestehend aus:

  1. Gewindeverbindung zum Anschluss am Drehantrieb
  2. Abtriebsflansch zum Anschluss der Flansche für die Außenverrohrung
  3. Einsatz zum Anschluss der Innengestänge
  4. Anschluss für Ableiteschlauch in verschiedenen Ausführungen (Putzmeister, Perrot, DIN-Flansch)
  5. Halter passend zum Drehantrieb

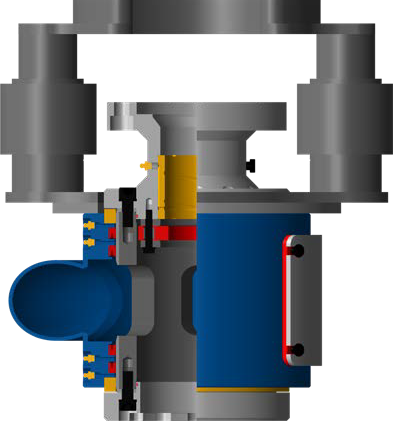

Drehpreventer 1
1 2 3 4 5
Produktkarte öffnen
✕
Drehpreventer 1
1 2 3 4 5

DREHPREVENTER D 440 DOPPELKOPF

Der Drehpreventer D 440 ist für Rohrgrößen D 323,9 mm – D 508 mm ausgelegt und kann mit max. 110 kNm Drehmoment beaufschlagt werden. Die max. zulässige Rückzugskraft beträgt 60 to. Drehzahl max. 25 U/min. Der Preventer benötigt keinen zusätzlichen Halter.

Drehpreventer D 440 bestehend aus:

  1. Doppelflansch zum Anschluss am Drehantrieb
  2. Abtriebsflansch zum Anschluss der Flansche für die Außenverrohrung D 323,9 mm – D 508 mm
  3. Führungsbuchse der Ausgleichstange D 105 mm – D 150 mm
  4. Anschluss für Ableiteschlauch in verschiedenen Ausführungen (DIN-Flansch)
  5. Halter passend zum Drehantrieb

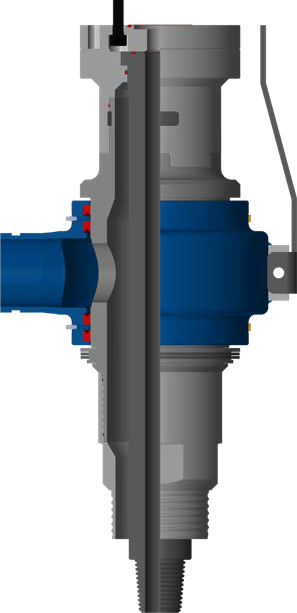

Drehpreventer 6
1 2 3 4 5
Produktkarte öffnen
✕
Drehpreventer 6
1 2 3 4 5

DREHPREVENTER DUPLEX
EINFACHDREHKOPF MIT STECKVERBINDUNG

Der Drehpreventer Duplex ist eine Variante für den Einsatz mit nur einem Drehantrieb mit Flanschanschluss. In dieser Konfiguration können die Komponenten durch Steckverbindungen einfach ausgetauscht werden.

Drehpreventer Duplex bestehend aus:

  1. Doppelflansch zum Anschluss am Drehantrieb
  2. Adapter zum Anschluss der Außenverrohrung
  3. Einsatz zum Anschluss der Innengestänge
  4. Anschluss für Ableiteschlauch in verschiedenen Ausführungen (Putzmeister, Perrot, DIN-Flansch)
  5. Halter passend zum Drehantrieb

Drehpreventer 7
1 2 3 4 5
Produktkarte öffnen
✕
Drehpreventer 7
1 2 3 4 5
