Spülköpfe

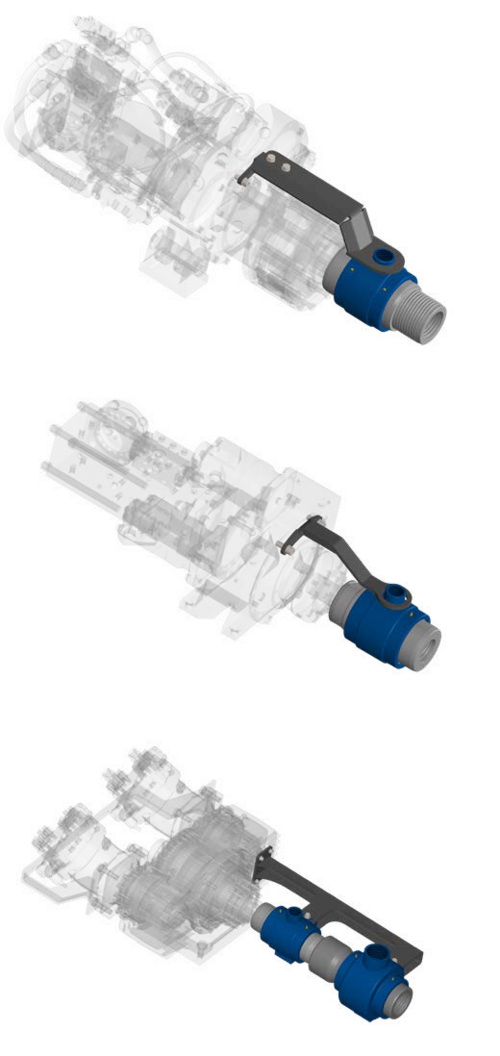

Spülköpfe Produktbild

Der Spülkopf hat die Funktion, das Drehmoment und die Schlagenergie des hydraulischen Bohrhammers an den Bohrstrang weiterzuleiten und soll gleichzeitig das Einleiten von Spül- und Verpressmedien ermöglichen.

Zum Abteufen von Bohrungen, bei denen hydraulische Bohrhämmer zum Einsatz kommen, wird in den meisten Fällen Bohrspülung zum Austrag des Bohrgutes eingesetzt.

Die Spülung kann mit Luft oder Wasser erfolgen, welche durch den seitlichen Anschluss am Spülkopf in das Innere des Bohrstranges gelangt.

Durch die Adaption verschiedener Auswurfglocken und Spülringe kann auch das Bohrgut wieder über den Spülkopf kontrolliert abgeleitet werden.

Zur Herstellung von Verpresskörpern bei Ankerarbeiten wird durch den Spülkopf die Zement-Suspension in den Bohrstrang geleitet.

Die Spülköpfe können bauartbedingt mit Niederdruck- oder Hochdruckdichtungen versehen werden.

Datenblatt herunterladen
Datenblatt herunterladen Download
Datenblatt

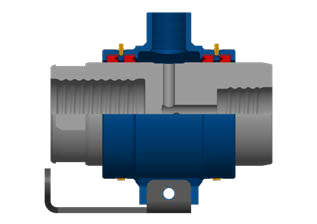

VARIANTE 1

Der Spülkopf ist die einfachste Variante und wird häufig bei Doppelkopfbohrgeräten verwendet

Dreh-Schlagbohrspülkopf bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende und Ausgleichstange oder Ankergewinde
  2. Spülring mit Gewinde G 1” – G 3”
  3. Halter für Spülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-4
1 2 3
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-4
1 2 3

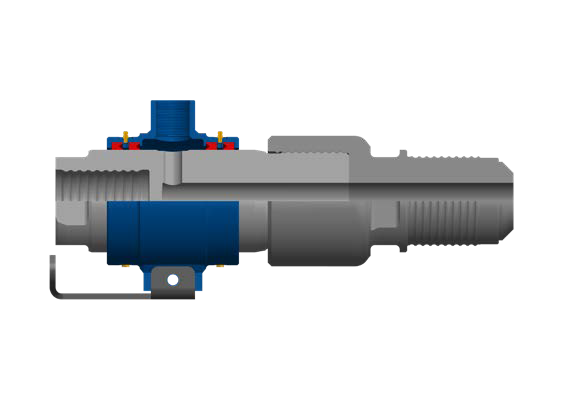

VARIANTE 2

Der Spülkopf ist die häufigste Variante beim Bohren mit Außenspülung. Da der Gewindeverschleiß an Schlagnippel /Schlaghaube am stärksten ist, sind diese austauschbar.

Dreh-Schlagbohrspülkopf bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende und Schlagnippel oder Schlaghaube
  2. Spülring mit Gewinde G 1” – G 3”
  3. Schlagnippel / Schlaghaube passend zur Spülwelle und Außenverrohrung
  4. Halter für Spülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-5
1 2 3 4
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-5
1 2 3 4

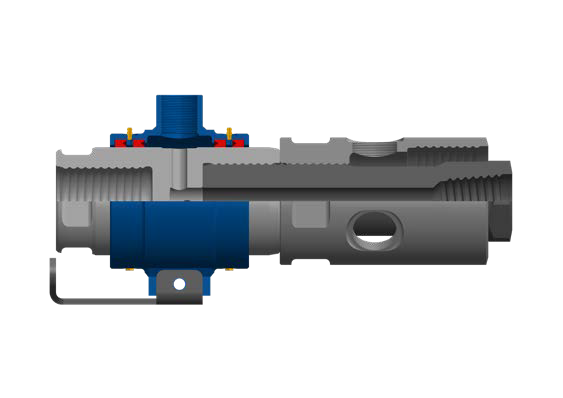

VARIANTE 3

Der Spülkopf ist die kürzeste Duplex Variante. Das Bohrgut wird im Ringraum bis zur Auswurfglocke geleitet. Er wird beim Bohren unter beschränkten Höhen verwendet. Da der Gewindeverschleiß an Auswurfglocke und Einsatz am stärksten ist, sind diese austauschbar.

Duplex Dreh-Schlagbohrspülkopf KURZ bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende, Auswurfglocke und Einsatz
  2. Spülring mit Gewinde G 1” – G 3”
  3. Auswurfglocke passend zum Einsatz und Außenverrohrung mit Auswurföffnungen (Die Auswurföffnungen können bei Bedarf verschlossen werden)
  4. Einsatz passend zur Spülwelle und Innengestänge
  5. Halter für Spülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-6
1 2 3 4 5
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-6
1 2 3 4 5

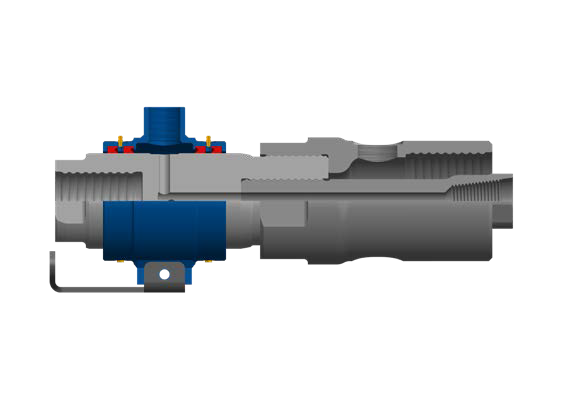

VARIANTE 4

Der Spülkopf ist die häufigste Duplex Variante. Das Bohrgut wird im Ringraum bis zur Auswurfglocke geleitet. Da der Gewindeverschleiß an Außwurfglocke und Einsatz am stärksten ist, sind diese austauschbar.

Duplex Dreh-Schlagbohrspülkopf bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende, Auswurfglocke und Einsatz
  2. Spülring mit Gewinde G 1” – G 3”
  3. Auswurfglocke passend zur Spülwelle und Außenverrohrung mit Auswurföffnungen (Die Auswurföffnungen können bei Bedarf verschlossen werden)
  4. Einsatz passend zur Spülwelle und Innengestänge
  5. Halter für Spülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-7
1 2 3 4 5
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-7
1 2 3 4 5

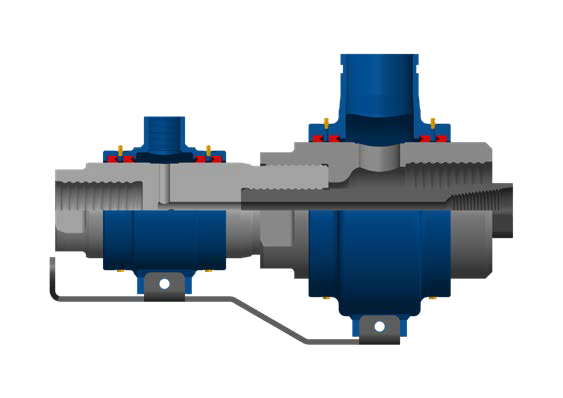

VARIANTE 5

Der Spülkopf ist eine Duplex Variante mit zusätzlichem Preventerspülring. Das Bohrgut wird im Ringraum bis zur Auswurfglocke geführt und kann dann kontrolliert abgeleitet werden. Da der Gewindeverschleiß an Auswurfglocke und Einsatz am stärksten ist, sind diese austauschbar.

Duplex Dreh-Schlagbohrspülkopf bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende, Auswurfglocke und Einsatz
  2. Spülring mit Gewinde G 1” – G 3”
  3. Auswurfglocke passend zur Spülwelle und Außenverrohrung mit Auswurföffnungen
  4. Preventerspülring passend zur Auswurfglocke
  5. Einsatz passend zur Spülwelle und Innengestänge
  6. Halter für Spülring und Preventerspülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-8
1 2 3 4 5 6
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-8
1 2 3 4 5 6

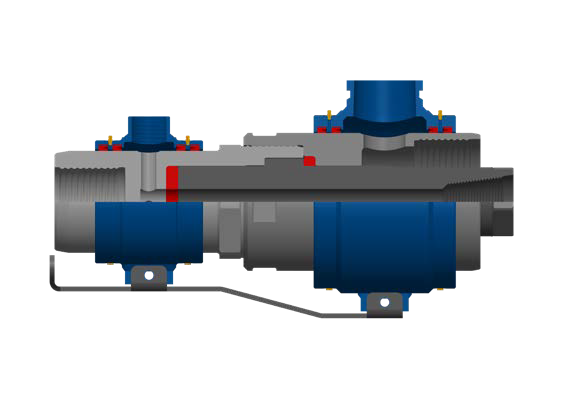

VARIANTE 6

Der Spülkopf ist eine Duplex Variante mit zusätzlichem Preventerspülring und stoßgedämpften Einsatz zur Verwendung eines DTH-Hammer. Das Bohrgut wird im Ringraum bis zur Auswurfglocke geführt und kann dann kontrolliert abgeleitet werden. Da der Gewindeverschleiß an Auswurfglocke und Einsatz am stärksten ist, sind diese austauschbar.

Duplex Dreh-Schlagbohrspülkopf bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende, Auswurfglocke und Einsatz
  2. Spülring mit Gewinde G 1” – G 3”
  3. Auswurfglocke passend zur Spülwelle und Außenverrohrung mit Auswurföffnungen
  4. Preventerspülring passend zur Auswurfglocke
  5. Einsatz passend zur Spülwelle und Innengestänge
  6. Dämpfungspakete
  7. Halter für Spülring und Preventerspülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-9
1 2 3 4 5 6 6 7
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-9
1 2 3 4 5 6 6 7

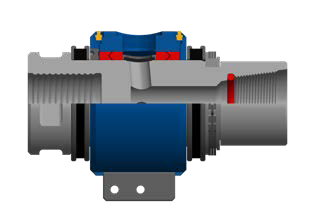

VARIANTE 7

Der Spülkopf ist eine Hochdruck Variante und für bis zu 500 bar Druck konzipiert. Er wird beim Einsatz eines wasserbetriebenen DTH-Hammer verwendet und kann einfach an einem Einsteckende angeschraubt werden.

Hochdruck-Drehbohrspülkopf bestehend aus:

  1. Spülwelle mit Gewinde für Einsteckende und Hochdruckgestänge
  2. Spülring mit Gewinde G 1 ½”
  3. Dämpfungspakete
  4. Sicherungselemente
  5. Halter für Spülring passend zu hydraulischem Bohrhammer

10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-10
1 2 3 3 4 5
Produktkarte öffnen
✕
10227_223418_RZ_11_Spu lko pfe_6 seiter_DE_ANSICHT-10
1 2 3 3 4 5
